Сонячний кабель PV: що обрати

Кабель для фотоелектричних станцій відрізняється від звичайного силового: він працює на відкритому повітрі, тривалий час під ультрафіолетом, при температурах від −40 до +90 °C і напрузі постійного струму до 1000–1500 В. Використання побутового кабелю на DC-лінії — типова причина нагріву, розтріскування ізоляції та пожеж.

Характеристики PV-кабелю

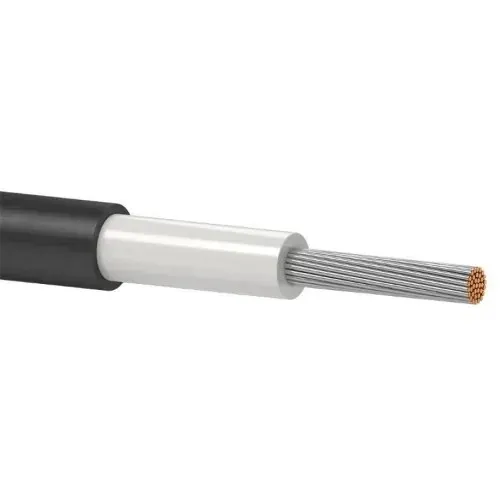

• Позначення: PV1-F, H1Z2Z2-K — європейські стандарти для сонячних систем.
• Жила: лудована мідь класу 5 (гнучка) — не окислюється в місцях обтиску конекторів.
• Ізоляція: зшитий поліолефін XLPO: подвійна, безгалогенна, стійка до УФ, озону та механічних пошкоджень.

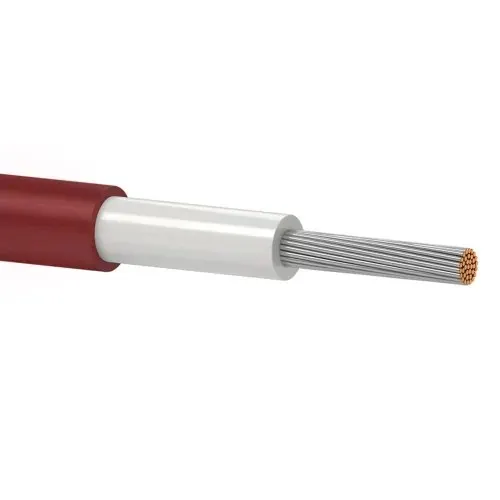

• Кольори: чорний (мінус) і червоний (плюс) — для швидкого розпізнавання полярності.

Який переріз потрібен

Для більшості побутових і комерційних ланцюжків панелей використовують 4 або 6 мм². Головний критерій — втрати напруги: на DC-лінії вони не повинні перевищувати 1–1,5%. Чим довший кабель і вищий струм, тим більший переріз потрібен. Для довгих трас (від 30–50 м) обирайте 6 мм².

Монтаж

• Прокладайте кабель у лотках чи гофротрубі й кріпіть стяжками з УФ-стійкого матеріалу.
• Не допускайте різких вигинів (мінімальний радіус — 4–5 діаметрів).
• Обтискайте конектори спеціальним обжимним інструментом: MC4 без обтиску — джерело нагріву.

До кабелю підберіть конектори MC4 та захист DC-ліній. Для лінії акумуляторів дивіться силові кабелі та з'єднання.
