Кабелі та з'єднання: силові лінії для інверторів і акумуляторів

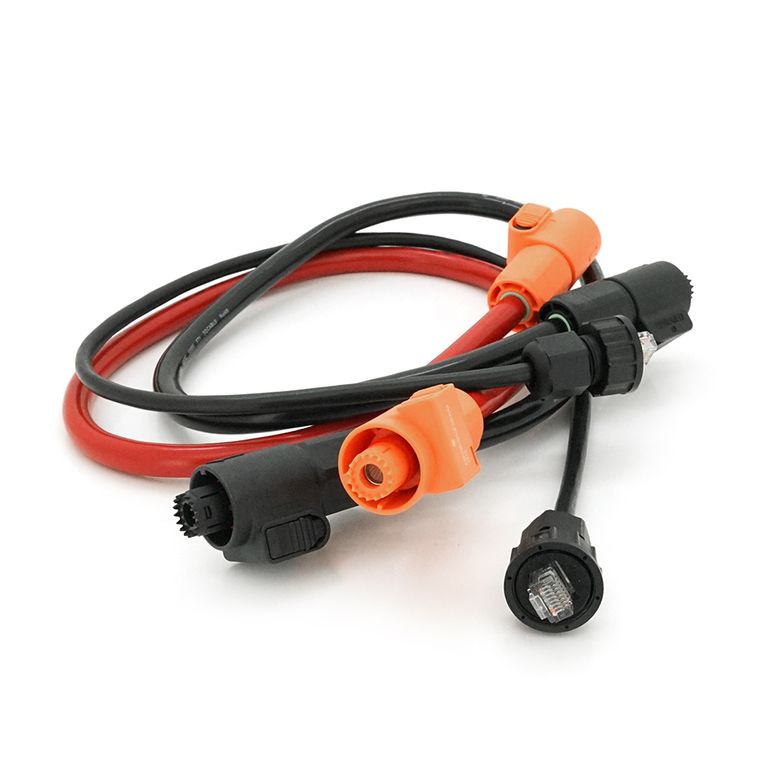

У цьому розділі — кабелі та комплектуючі для силових і сигнальних ліній станції: з'єднання батарей з інвертором, паралельні шини, перемички між акумуляторами, клеми, наконечники, кабельні лотки й кабелі для передачі даних.
Що ми пропонуємо

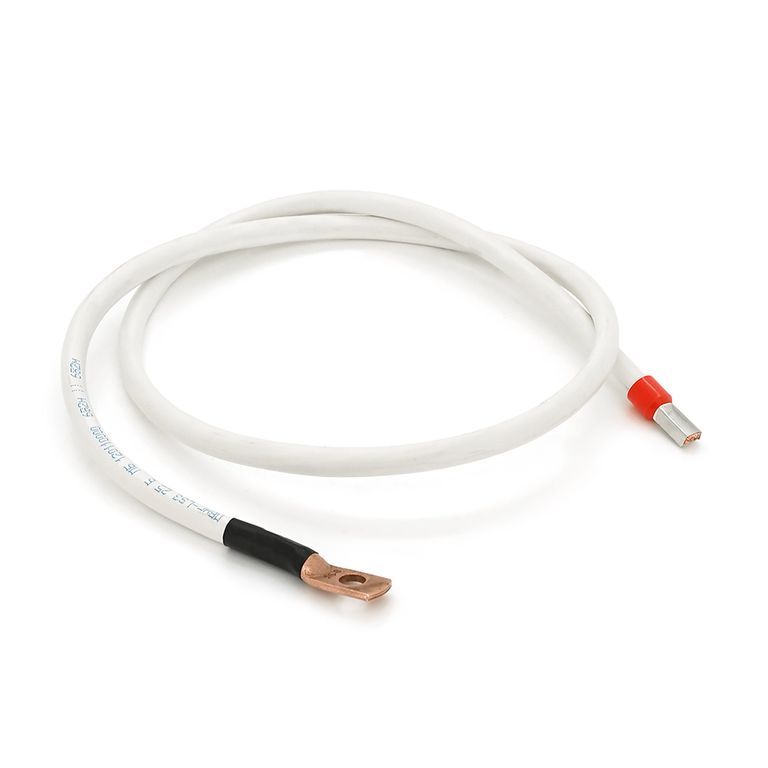

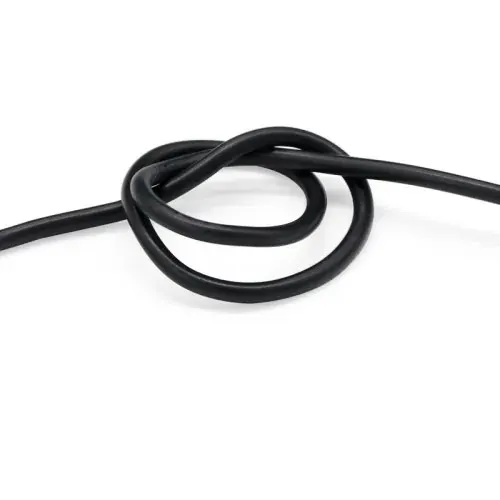

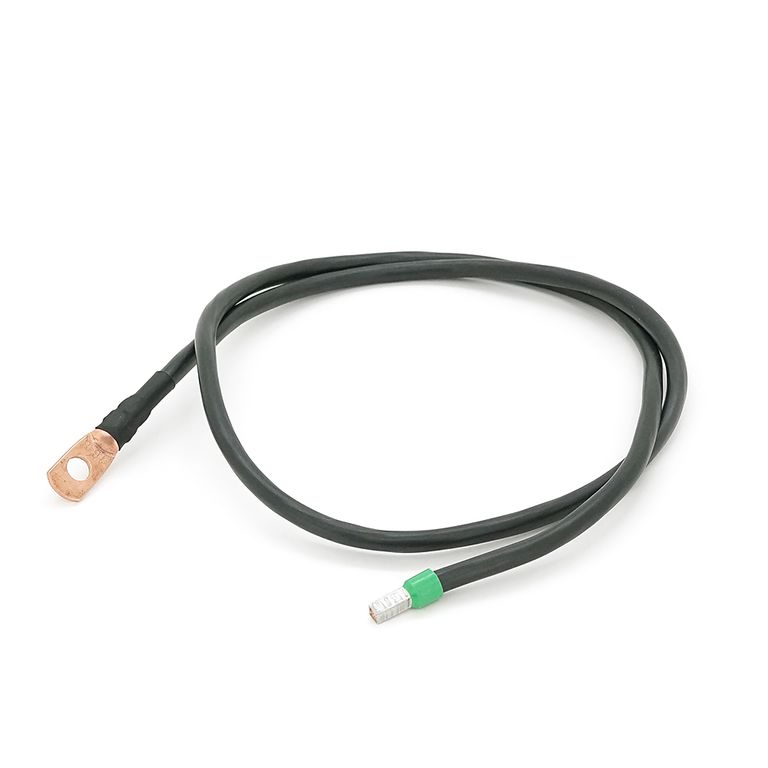

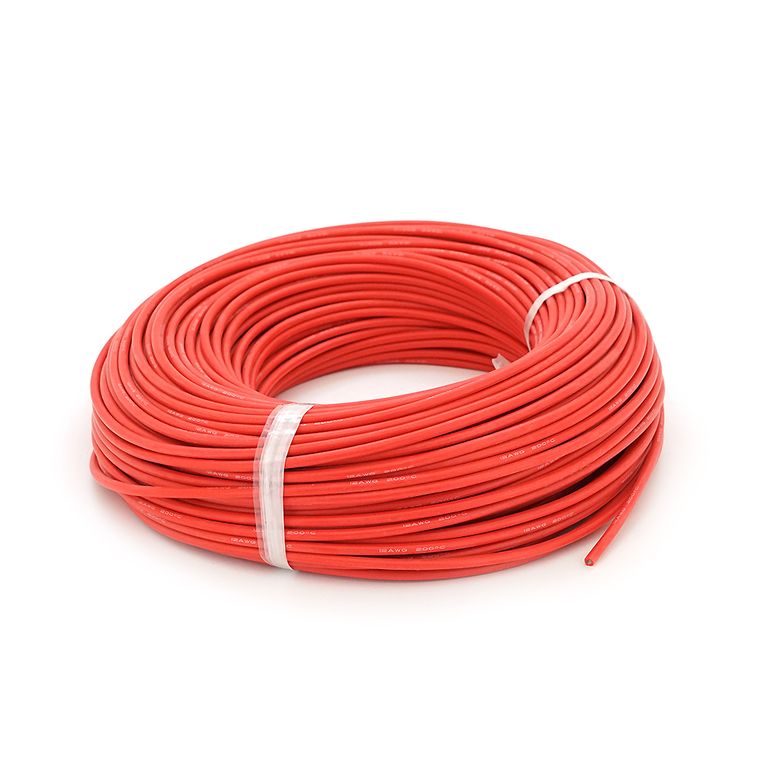

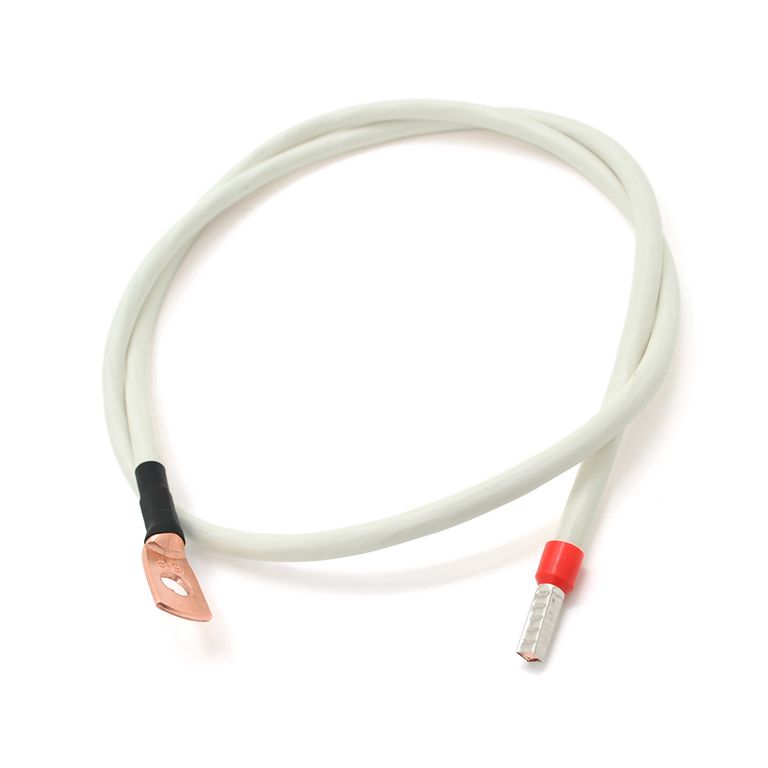

- Силові кабелі для АКБ — багатожильні мідні перерізу 16–95 мм² із термостійкою ізоляцією, часто силіконові, гнучкі й не бояться перегріву.

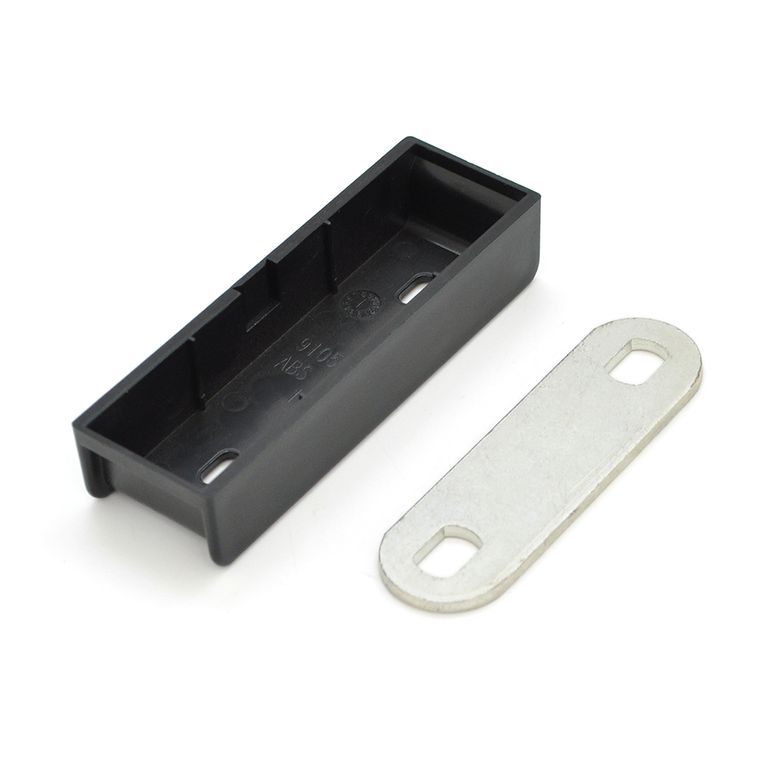

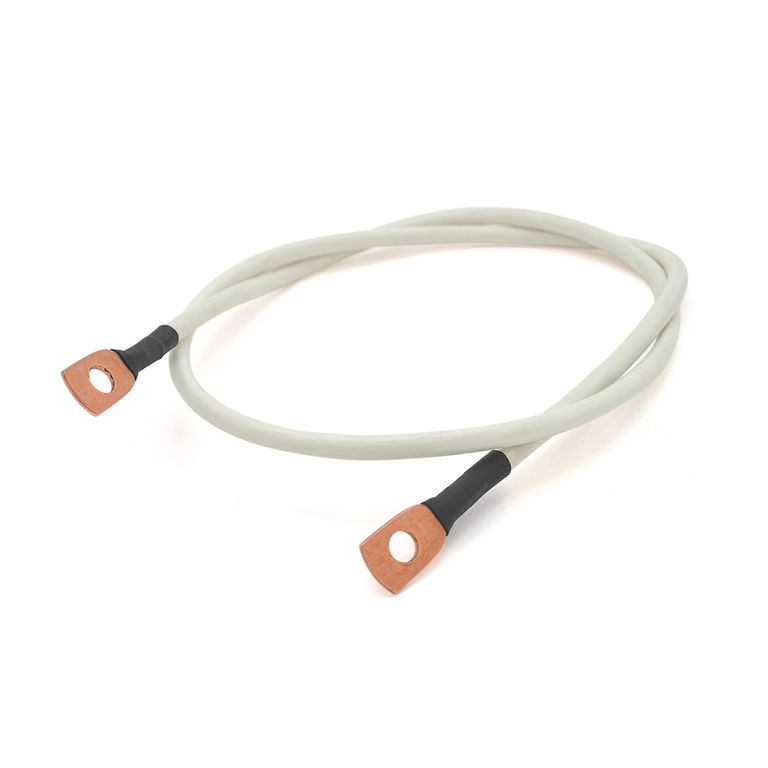

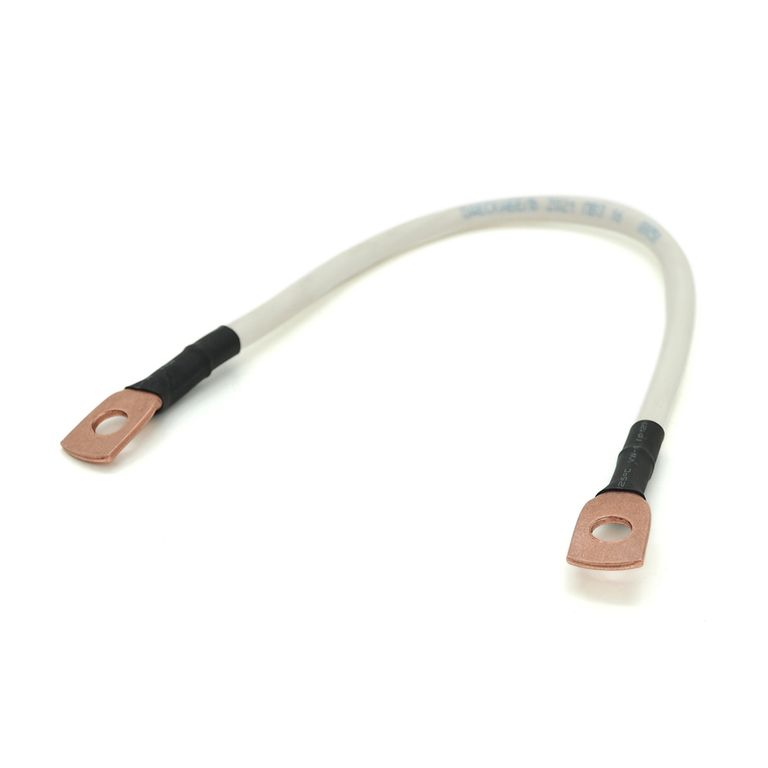

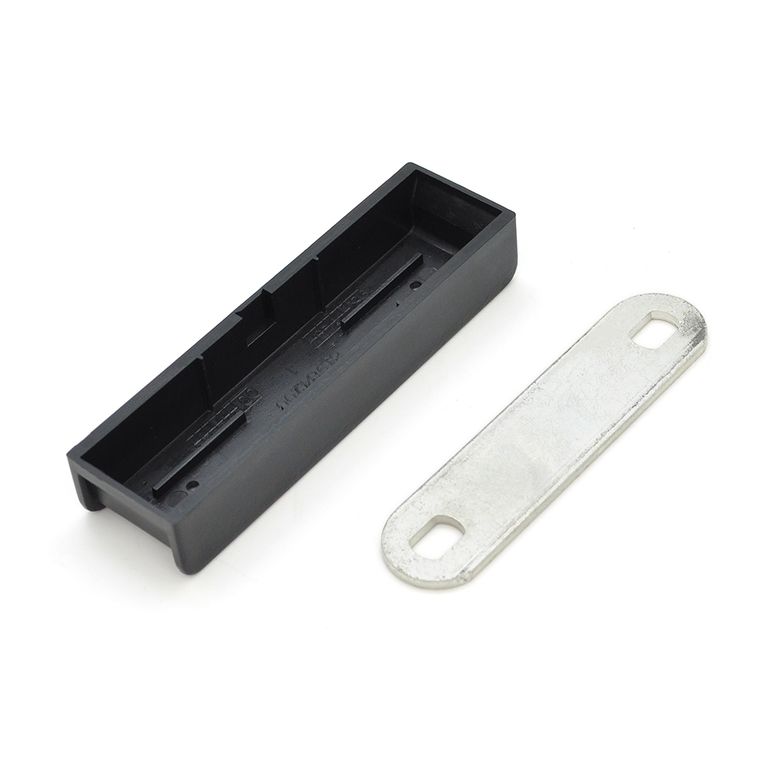

- Готові перемички для послідовного та паралельного з'єднання батарей.
- Наконечники, клемники, шини для розподілу струму.
- Сигнальні кабелі CAN/RS485 для зв'язку BMS з інвертором.
Як підібрати переріз
На лінії акумулятор — інвертор струм може перевищувати 100–200 А. Для 48 В систем 5 кВт зазвичай потрібно 25–35 мм², для 10 кВт — 50–70 мм² при довжині до 1–2 метрів. Чим довша траса, тим більше переріз — пам'ятайте про втрати й нагрів. Обов'язково встановлюйте запобіжник або автомат прямо біля батареї.
Правила безпеки
- Затягуйте клеми динамометричним ключем за моментом із паспорта.
- Не змішуйте мідь і алюміній без спеціальних наконечників.
- Довжина кабелів між паралельними батареями має бути однаковою.
Для DC-ланцюжків панелей є окремий розділ — сонячний кабель. Захист ліній — захист і комутація.
